方式一：通过 Nginx 获取客户端真实 IP
Download
聚焦模式
字号
使用场景
如果您的源站服务为 TCP 协议，且当前 Nginx 已原生支持 Proxy Protocol 协议，建议在业务服务器前增加已支持 Proxy Protocol V1/V2 协议的 Nginx 服务器，以获取客户端真实 IP。您可以参考以下步骤来进行操作。
说明：
四层代理仅企业版套餐可用。
如果您当前源站服务为 TCP 协议，但是不希望部署 Nginx 服务来单独解析客户端真实 IP，希望在业务服务器内直接解析获取客户端真实 IP 以辅助业务判断逻辑，您可以参考 在业务服务器解析客户端真实 IP。
部署方式
如上图所示，您需要在业务服务器前部署 Nginx 服务器，由 Nginx 服务器来完成 Proxy Protocol 字段的卸载，对真实客户端的 IP 地址收集可以通过在 Nginx 服务器上分析 Nginx 日志来完成，而业务服务器不用去关心真实客户端地址。此时，在 EdgeOne 四层代理服务中配置源站地址时，可将源站地址指向该 Nginx 服务即可。
操作步骤
步骤一：部署 Nginx 服务
请根据您所需使用的 Proxy Protocol 协议版本，选择对应的 Nginx 版本进行部署：
支持 Proxy Protocol V1：Nginx Plus R11 及以后，Nginx Open Source 1.11.4及以后。
支持 Proxy Protocol V2：Nginx Plus R16 及以后，Nginx Open Source 1.13.11及以后。
如需了解其他 Nginx 版本对 Proxy Protocol 协议的支持，请参考 Nginx 文档：Accepting the PROXY Protocol。
为了在 Nginx 上启用四层代理服务，您需要安装 Nginx-1.18.0 版本及其 stream 模块。以下是安装步骤：
# 安装nginx编译环境依赖yum -y install gcc gcc-c++ autoconf automakeyum -y install zlib zlib-devel openssl openssl-devel pcre-devel# 解压源码包tar -zxvf nginx-1.18.0.tar.gz# 进入目录cd nginx-1.18.0# 设置nginx编译安装配置，带上--with-stream./configure --prefix=/opt/nginx --sbin-path=/opt/nginx/sbin/nginx --conf-path=/opt/nginx/conf/nginx.conf --with-http_stub_status_module --with-http_gzip_static_module --with-stream# 编译make# 安装make install
步骤二：配置 Nginx 内 Stream 模块
以 Nginx-1.18.0版本为例，可以执行以下命令来打开 Nginx 的配置文件 nginx.conf：
vi /opt/nginx/conf/nginx.conf
Stream 模块配置内容参考如下：
stream {# 设置日志格式，其中proxy_protocol_addr为解析PP协议拿到的客户端地址, remote_addr为上一跳的地址log_format basic '$proxy_protocol_addr -$remote_addr [$time_local] ''$protocol $bytes_sent $bytes_received ''$session_time';access_log logs/stream.access.log basic;# upstream配置upstream RealServer {hash $remote_addr consistent;# 其中127.0.0.1:8888为业务服务器的地址和端口server 127.0.0.1:8888 max_fails=3 fail_timeout=30s;}# server配置server{# 四层监听端口，对应着四层代理配置的源站端口，需配置proxy_protocol支持对入包的PP协议解析listen 10000 proxy_protocol;proxy_connect_timeout 1s;proxy_timeout 3s;proxy_pass RealServer;}}
步骤三：配置四层代理转发规则

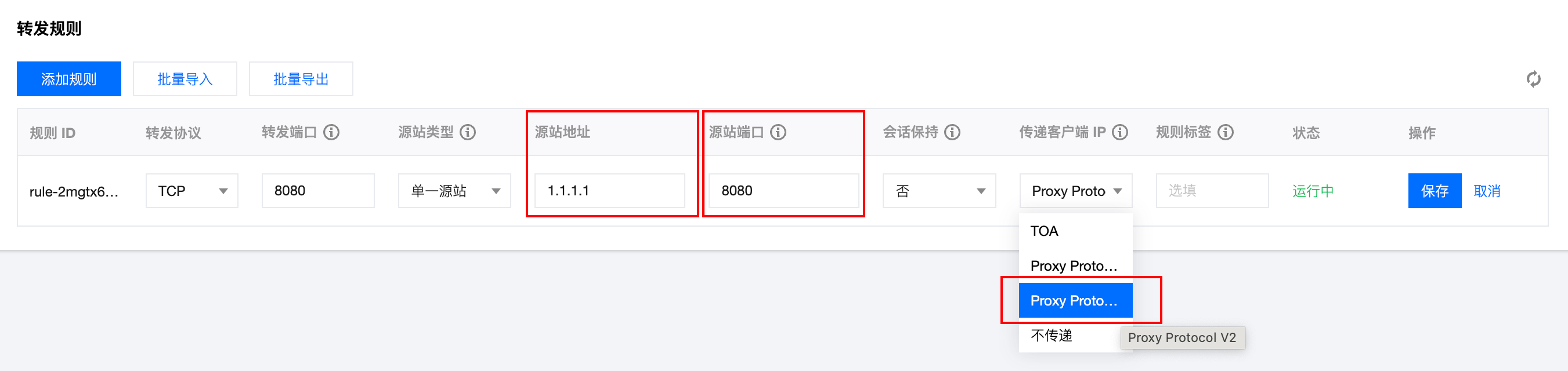

配置完 Nginx 服务后，您可以前往控制台的四层代理服务，修改四层代理转发规则。将源站地址修改为当前 Nginx 服务的 IP，源站端口为 步骤二 内配置的四层监听端口。传递客户端 IP 时，根据您当前使用的 Nginx 版本支持情况，选择 Proxy Protocol V1 或 Proxy Protocol V2。
步骤四：模拟客户端请求，验证结果
可以通过搭建 TCP 服务，然后使用另一台服务器模拟客户端请求进行验证。具体示例如下：
1. 可以使用 Python 在当前服务器上创建一个 HTTP 服务，来模拟 TCP 服务。
# 基于python2python2 -m SimpleHTTPServer 8888# 基于python3python3 -m http.server 8888
2. 用另一台服务器充当客户端，构造客户端请求，以 Curl 请求来模拟 TCP 请求：
# 利用curl发起http请求, 其中域名为四层代理域名，8888为四层代理转发端口curl -i "http://d42f15b7a9b47488.davidjli.xyz.acc.edgeonedy1.com:8888/"
3. 在 Nginx 服务器上查看 Nginx 日志，如下展示：
您可以在 Nginx 服务器上进行抓包，并通过 Wireshark 分析数据包。在 TCP 握手完成后，第一个业务数据包的前面会添加 Proxy Protocol 字段。下面是 Proxy Protocol V1 版本的示例：①四层代理出口 IP、②Nginx 服务器 IP、③协议版本、④真实客户端 IP 地址。
